Capitolul 9 — Instalații Curenți Slabi

Cadru normativ: Regulamentul (UE) 2016/679 (GDPR), Legea nr. 190/2018 (măsuri de punere în aplicare a GDPR), Legea nr. 333/2003 (paza obiectivelor, bunurilor, valorilor), HG nr. 301/2012 (norme metodologice Legea 333), SR EN 54 (sisteme de detecție și alarmare la incendiu), SR EN 50131 (sisteme de alarmă), Legea nr. 307/2006 (apărarea împotriva incendiilor), SR EN 50292 (detectoare de CO pentru uz rezidențial).

Domeniu de aplicare: Sistemele de videointerfonie, supraveghere video (CCTV), control acces și detecție monoxid de carbon (CO) din complexul rezidențial Quartier Azuga, str. Azuga nr. 32, sector 2, București — blocuri A, B, C (faza 1) și T1, T2 (faza 2).

9.1 Sistem de videointerfonie — Electra Touch Line

🏠 MIXT — Echipamentul deservește atât spațiile comune cât și apartamentele. Panourile exterioare și unitatea centrală (SCU) sunt în spațiile comune (administrate de asociație). Terminalele interioare (monitoare video/audio) sunt în apartamente și sunt operate de proprietar.

9.1.1 Descriere generală

Sistemul de videointerfonie Electra Touch Line asigură comunicarea audio-video între vizitator (panou exterior) și locatar (terminal interior), controlul accesului prin RFID și comanda yalei electrice. Sistemul este compus din:

• Unitate centrală (SCU) — gestionează comunicarea, controlul RFID, yala electrică
• Panouri exterioare video — cu cameră CMOS, cititor RFID, tastatură/display
• Terminale interioare — monitoare video sau posturi audio în apartamente
• Doze de derivație video (VCB) — distribuirea semnalului video și alimentare

Producător: Electra s.r.l., Iași, România. Garanție: 24 luni.

9.1.2 Inventar echipamente

Panouri exterioare:

Model referință din documentație: VPM.BFR02.ELB04 (variante: VPU/VPE.0BX03.ELYTL flush/surface, urban 8 Fam / expert 255 Fam).

Echipamente acces control:

9.1.3 Componente sistem — Specificații tehnice

Unitate centrală SCU

Panou exterior video

Terminale interioare

Protecție: IP31 | Temperatură operare: 0°C la +45°C | Tensiune: 11–14 Vcc | Conexiune: RJ45 (opțional)

Funcții disponibile: răspuns apel, comandă acces, monitorizare audio/video, mut, reglaj volum, AUX1/AUX2, intercomunicare, fotografiere.

Setări din fabrică: melodie 1/5, durată 2 apeluri, volum nivel 3/4, adresă 1.

Doze de derivație video (VCB)

Cablare: UTP/FTP cat5e / cat6. Semnale: +14V, C/D, GND, Vin/Vout, GNV.

9.1.4 Panoul exterior de videointerfonie Electra

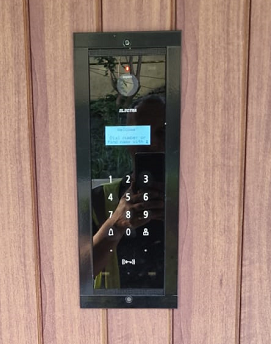

Panoul exterior de videointerfonie Electra Touch Line este montat la intrarea fiecărui bloc, la circa 130 cm de la sol. Dispune de cameră video, tastatură numerică tactilă, afișaj LCD, cititor RFID și microfon/difuzor.

Elementele panoului exterior:

Procedura de utilizare pentru vizitator:

Procedura de acces cu card RFID:

IMPORTANT: PIN-ul de programare implicit al SCU este 0000 — trebuie schimbat obligatoriu la punerea în funcțiune. Programarea cardurilor RFID noi se face prin modul de programare al SCU (apăsare lungă buton PROG).

⚠ CONDIȚII GARANȚIE — Electra Touch Line (Sistem videointerfonie) Garanție: 24 luni de la punerea în funcțiune, conform condițiilor producătorului Electra s.r.l. Mentenanța obligatorie: verificare anuală conexiuni, funcționare cameră video, comunicare audio, yală electrică, cititor RFID, efectuată de personal calificat. Garanția nu acoperă: instalare incorectă, sticlă spartă, șocuri mecanice, furt, inundații. Cardurile RFID sunt considerate materiale consumabile. Nerespectarea acestor condiții invalidează garanția producătorului. Referință: manual producător Electra — SCU/VPU/VTM, secțiunea Garanție

9.1.5 Proceduri de exploatare

Pornire sistem: 1. Alimentați SCU — LED-ul roșu indică modul programare (apăsare lungă PROG) 2. Panoul exterior și dozele VCB pornesc automat la conectarea la SCU 3. Terminalele interioare funcționează automat la alimentare

Verificare funcționare: 1. Apelați de la panoul exterior 2. Verificați transmisie video + audio pe terminalul interior 3. Testați deschiderea yalei electrice 4. Testați funcționarea cititorului RFID

Oprire sistem: - Întrerupeți alimentarea SCU — sistemul nu are buton dedicat de oprire

Intervenții urgente: 1. Verificați alimentarea 11–14 Vcc pe SCU 2. Verificați cablajul UTP/FTP (integritate, conexiuni) 3. Resetare configurare: apăsare lungă PROG + PIN 0000

9.1.6 Program de mentenanță

Semestrial (panouri exterioare): - Curățați lentila camerei - Verificați starea sticlei securizate - Verificați funcționarea tastelor și afișajului - Verificați etanșeitatea IP44

Anual (sistem complet): - Verificați vizual starea conexiunilor și cablurilor - Verificați funcționarea camerei video și a comunicării audio - Verificați funcționarea yalei electrice - Verificați funcționarea cititorului RFID - Curățați lentila camerei cu o cârpă moale - Verificați starea conexiunilor electrice - Verificați etanșeitatea IP44 a panourilor exterioare - Verificați funcționarea distribuției semnalului pe dozele VCB - Curățați ecranele terminalelor interioare cu cârpă moale - Verificați funcționarea tuturor tastelor pe terminalele interioare - Verificați calitatea audio și video pe fiecare terminal

9.1.7 Piese de schimb

• Carduri RFID de acces (materiale consumabile)
• Alimentator VCB
• Sticlă securizată panou exterior
• Etichete nume familii

9.1.8 Atenționări

1. Instalarea și reparațiile trebuie efectuate de personal calificat
2. Garanție anulată pentru: instalare incorectă, sticlă spartă, șocuri mecanice, furt, inundații
3. Cardurile RFID sunt considerate materiale consumabile
4. Protejați panourile exterioare în timpul lucrărilor de renovare/zugrăvire
5. Nu expuneți terminalele interioare la apă (IP31) sau la temperaturi sub 0°C sau peste 45°C
6. Respectați polaritatea la conectarea dozelor VCB

Contact service: ESI GRUP — Marian Nicolae, tel. 0744 745 745.

9.2 Sistem CCTV — Hikvision

🏢 SPAȚII COMUNE — Această secțiune se adresează administratorului și tehnicianului de mentenanță. Sistemul CCTV monitorizează exclusiv spațiile comune și perimetrul complexului.

9.2.1 Descriere generală

Sistemul de supraveghere video (CCTV — Closed Circuit Television) monitorizează spațiile comune, accesul auto și perimetrul complexului. Imaginile sunt înregistrate pe NVR (Network Video Recorder) cu capacitate de stocare locală. Sistemul utilizează alimentare PoE (Power over Ethernet) — camerele primesc alimentare și date prin același cablu UTP, ceea ce simplifică instalația.

Producător: Hikvision | Furnizor: SPY SHOP

9.2.2 Inventar echipamente

9.2.3 Specificații tehnice echipamente

NVR DS-7616NXI-K2/16P

Cerințe stocare HDD: Se recomandă hard disk-uri de tip Surveillance (WD Purple sau Seagate SkyHawk), proiectate pentru scriere continuă 24/7. Capacitate minimă recomandată: 2 × 4 TB pentru retenție de minim 30 zile la rezoluție 2MP pe toate camerele.

Cameră dome IP — DS-2CD1321-I (E)

Cameră bullet IP — DS-2CD1021-I

Cameră LPR (recunoaștere numere auto) — iDS-2CD7A46G0/P-IZHS(Y)

⚠ CONDIȚII GARANȚIE — Hikvision (Sistem CCTV) Garanție: 2 ani de la punerea în funcțiune, conform condițiilor standard ale producătorului Hikvision. Mentenanța obligatorie: verificare trimestrială integritate camere, curățare lentile, conexiuni PoE, stocare NVR; verificare semestrială calitate imagine, detecție mișcare, firmware, stare HDD, efectuată de firmă specializată SPY SHOP. Nerespectarea acestor condiții invalidează garanția producătorului. Referință: condițiile standard de garanție Hikvision

9.2.4 Proceduri de exploatare

Accesare NVR: 1. Conectați un monitor la ieșirea HDMI sau VGA a NVR-ului 2. Autentificați-vă cu contul de administrator (parolă schimbată obligatoriu de la cea implicită) 3. Din meniul principal accesați: vizualizare live, redare înregistrări, configurare sistem

Verificare funcționare: 1. Verificați că toate camerele transmit imagine live pe NVR 2. Verificați calitatea imaginii pe fiecare cameră (zi și noapte) 3. Verificați funcționarea înregistrării: redați ultimele 24 de ore 4. Verificați starea HDD-urilor: Meniu → HDD Management → Stare

Backup configurație NVR: 1. Introduceți un stick USB în portul frontal al NVR-ului 2. Accesați: Meniu → Mentenanță → Export configurație 3. Salvați fișierul de configurație pe USB 4. Păstrați backup-ul într-o locație sigură, separată de NVR

Oprire corectă NVR: 1. Accesați: Meniu → Oprire (Shutdown) 2. Confirmați oprirea 3. Așteptați oprirea completă a unității (LED-uri stinse) 4. Abia apoi deconectați alimentarea

9.2.5 Program de mentenanță

Trimestrial: - Verificare integritate camere de supraveghere video (carcasă, suport, orientare) - Curățare lentile camere — folosiți cârpă moale, fără solvenți - Verificare conexiuni alimentare echipamente (cabluri, conectori PoE) - Verificare spațiu de stocare NVR (capacitate rămasă, funcționare hard disk) - Verificare funcționare înregistrare: redați o secvență recentă de pe fiecare cameră - Backup configurație NVR pe suport extern (stick USB)

Semestrial: - Verificare calitate imagine pe toate camerele (rezoluție, unghi, iluminare nocturnă IR) - Verificare funcționare detecție mișcare și alarme AcuSense - Verificare setări NVR: programare înregistrare, perioadă reținere imagini (minim 30 zile) - Actualizare firmware NVR și camere (dacă există actualizări de securitate de la Hikvision) - Verificare integritate rețea (cablu UTP, porturi PoE — toate porturile active, fără erori) - Verificare stare HDD-uri: temperatură, ore funcționare, sectoare defecte (SMART status) - Verificare etanșeitate camere exterioare (IP67) — în special după perioade cu precipitații abundente

Anual: - Înlocuire HDD-uri de supraveghere la atingerea a 3 ani de funcționare continuă (recomandare producător HDD) - Verificare completă a întregului sistem: camere, NVR, cabluri, alimentare PoE, configurație - Schimbare parole acces NVR și camere (politică de securitate)

9.2.6 Depanare

9.2.7 Atenționări

1. Accesul la imaginile de supraveghere este restricționat — vezi secțiunea 9.5 (GDPR)
2. Modificarea parolelor implicite ale NVR-ului și camerelor este obligatorie la punerea în funcțiune
3. Nu deconectați alimentarea NVR-ului fără procedura de oprire corectă (risc pierdere date, deteriorare HDD)
4. Camerele LPR (recunoaștere numere) necesită calibrare periodică dacă se modifică unghiul
5. Folosiți doar HDD-uri de tip Surveillance (WD Purple / Seagate SkyHawk) — HDD-urile desktop nu sunt proiectate pentru scriere continuă 24/7 și se vor defecta prematur
6. Nu expuneți NVR-ul la umiditate, praf excesiv sau temperaturi extreme — instalați în camera tehnică ventilată

Contact service: SPY SHOP, tel. 0374 822 289.

9.3 Control acces

🏢 SPAȚII COMUNE — Această secțiune se adresează administratorului și tehnicianului de mentenanță. Sistemul de control acces gestionează intrarea în spațiile comune ale complexului.

9.3.1 Descriere generală

Sistemul de control acces gestionează intrarea autorizată în complex prin: - Videointerfonie Electra — acces pieton prin carduri RFID sau apel de la panou exterior - Barieră auto CAME — acces auto cu telecomandă și sistem automatizat pe bază de cartelă SIM (vezi Capitolul 10, secțiunea bariere) - Ușă garaj secțională — acces auto cu telecomandă și cartelă SIM (vezi Capitolul 10) - Buclă inductivă YLI — detecție camp magnetic la trecerea vehiculului metalic

⚠ TODO: detalii complete sistem control acces — de cerut de la Alex Dimian. Informații necesare: producător/model central de control acces (dacă există separat de Electra), număr de puncte de acces, tip autentificare (card, PIN, biometric), integrare cu sistemul de videointerfonie

9.3.2 Inventar echipamente control acces

9.3.3 Program de mentenanță

Anual: - Verificare funcționare cititoare RFID la toate punctele de acces - Verificare funcționare yale electrice - Verificare stare cablaje și conexiuni - Actualizare bază de date carduri acces (adăugare/revocare carduri) - Verificare funcționare buclă inductivă

9.4 Sistem detecție monoxid de carbon (CO) — UTC KM302

🏢 SPAȚII COMUNE — Această secțiune se adresează administratorului și tehnicianului de mentenanță. Sistemul de detecție CO protejează parcajele subterane.

9.4.1 Descriere generală

Sistemul de detecție a monoxidului de carbon (CO) protejează spațiile subsolurilor (parcaje auto) prin monitorizarea continuă a concentrației de CO în aer. La depășirea pragurilor programate, sistemul activează ventilația mecanică și sirenele de alarmă sonoră.

Monoxidul de carbon este un gaz inodor, incolor și extrem de toxic, produs prin arderea incompletă a combustibililor (motoare auto, generatoare). Instalarea unui sistem de detecție CO în parcajele subterane este obligatorie conform Legii nr. 307/2006 privind apărarea împotriva incendiilor și normativelor ISU în vigoare.

9.4.2 Inventar echipamente

Faza 1 (blocuri A, B, C):

Faza 2 (blocuri T1, T2):

Furnizori: ETAS (centrală + detectoare) | TORA SECURITY (sirene)

9.4.3 Specificații tehnice

Centrala UTC KM302

Specificații relee ieșire:

Siguranțe centrală:

Alimentare externă de rezervă: PM812 — 12V / 2A, capacitate 7,2 Ah. Funcționează doar cu detectoare KMD300 (jumper JP2 scurtcircuitat).

Detectoare KMD300

Sirenă COFEM SIR24BL

9.4.4 Principiul de funcționare

Sistemul funcționează în trei trepte de alarmă, corespunzătoare celor 3 relee per zonă:

Pragurile sunt programabile (0–295 ppm) și pot fi ajustate la punerea în funcțiune, în funcție de cerințele proiectului și reglementările locale.

Funcționare automată: 1. Detectoarele KMD300 măsoară continuu concentrația de CO din aer 2. Centrala KM302 primește valorile de la detectoare și le afișează pe LED-urile modulului de zonă 3. La depășirea pragului 1: se închide releul 1 → pornire ventilație viteză mică 4. La depășirea pragului 2: se închide releul 2 → pornire ventilație viteză mare 5. La depășirea pragului 3: se închide releul 3 → activare sirenă + lampă avertizare 6. La scăderea sub praguri: releele se deschid automat → ventilația și alarma se opresc

9.4.5 Niveluri CO și efecte asupra sănătății

ATENȚIE: Monoxidul de carbon este un gaz letal. Tabelul de mai jos ilustrează efectele concentrațiilor de CO asupra sănătății umane. Aceste valori subliniază importanța critică a funcționării corecte a sistemului de detecție.

Sursa: Manual UTC KM300 Series, tradus din limba engleză. Nivelurile maxime și ghidurile de expunere pot varia de la țară la țară.

9.4.6 Panoul frontal al centralei UTC KM302

Centrala UTC KM302 are un panou frontal simplu, fără ecran grafic. Interfața este formată din LED-uri indicatoare pe modulele de zonă, butoane de comandă și un buzzer intern. Starea sistemului se citește direct de pe LED-urile fiecărui modul de zonă.

Elementele panoului frontal KM302:

Procedura la alarmă CO pe panoul KM302:

ATENȚIE CRITICĂ: La concentrații peste 200 ppm CO, evacuați imediat toate persoanele din parcaj. La peste 800 ppm, nu intrați în zona afectată fără echipament de protecție respiratorie. Consultați tabelul efectelor CO din §9.4.5.

9.4.7 Proceduri de exploatare

Punere în funcțiune: 1. Completați toate conexiunile electrice și instalați detectoarele pe fiecare zonă 2. Pentru fiecare zonă: apăsați butonul Activare/Dezactivare pe modulul de zonă 3. Așteptați citirea inițială CO (LED-ul zonei clipește, apoi devine constant) 4. Apăsați butonul Căutare Automată/Test pentru inițializare sistem 5. Sistemul caută și memorează automat numărul de detectoare din fiecare zonă 6. Se testează LED-urile interfață, LED-urile modulelor de zonă și buzzer-ul intern

Verificare funcționare: 1. Verificați că LED-urile modulelor de zonă afișează valori normale (sub 50 ppm în condiții de repaus) 2. Verificați că nu există indicații de defecțiune pe panoul frontal 3. Testați manual fiecare zonă prin butonul de test (verificare activare relee + sirenă)

9.4.8 Program de mentenanță

Semestrial: - Verificare vizuală a stării detectoarelor KMD300 (curățenie, integritate, fixare) - Verificare funcționare sirenă SIR24BL și lampă avertizare (test manual) - Verificare stare cablaje și conexiuni pe fiecare zonă - Verificare indicații LED-uri pe panoul centralei (absența defecțiunilor) - Verificare că toate defecțiunile raportate anterior au fost remediate

Anual: - Calibrare detectoare — serviciu furnizat de UTC Fire & Security (contactați furnizorul local ETAS) - Verificare praguri de alarmă programate (50/100/150 ppm sau conform proiect) - Test complet al fiecărei zone: verificare activare relee ventilație + releu alarmă - Verificare funcționare alimentare externă de rezervă PM812 (dacă este instalată) - Verificare siguranțe (F3, F4, F5, F6, F12) — înlocuiți cu valori identice dacă sunt arse - Înregistrare rezultate test în jurnalul de mentenanță (obligatoriu pentru sisteme de securitate la incendiu)

La 5 ani: - Înlocuire detectoare KMD300 — senzorul electrochimic are durată de viață de 5 ani, după care precizia scade semnificativ. Înlocuirea este obligatorie.

9.4.9 Cablare

9.4.10 Atenționări

1. Obligație legală: Sistemul de detecție CO în parcajele subterane este obligatoriu conform Legii nr. 307/2006 și normativelor ISU
2. Alimentarea centralei trebuie să fie pe un circuit întrerupător separat, marcat clar, cu separator bipolar
3. Nu efectuați conexiuni cu alimentarea pornită — pericol de electrocutare
4. Nu modificați placa de circuit sau electronica modulului de zonă — riscați pierderea garanției și funcționare defectuoasă
5. Alimentarea externă PM812 funcționează doar cu detectoare KMD300 (jumper JP2 scurtcircuitat)
6. Perforați carcasa centralei doar în locurile indicate (4 × Ø20 mm în partea superioară)
7. Ecranul cablului de zonă trebuie conectat la presgarnitură — împământare corectă obligatorie
8. Detectoarele KMD300 au durată de viață de 5 ani — după expirare, înlocuirea este obligatorie (senzorul electrochimic își pierde precizia)
9. Mențineți un jurnal cu toate defecțiunile raportate și data rezolvării lor
10. Montaj centrală: pe perete, la 1,5 m de la podea, acces ușor, LED modul la nivelul ochilor
11. Locația centralei trebuie ea însăși protejată de sistemul de detecție CO

Contacte service: - Centrală + detectoare: ETAS, contact prin Alexandru Dimian, tel. 0724 086 277 - Sirene CO: TORA SECURITY

9.5 Considerații GDPR (Protecția Datelor cu Caracter Personal)

🏢 SPAȚII COMUNE — Această secțiune se adresează administratorului (Asociația de proprietari, în calitate de operator de date).

9.5.1 Aplicabilitate

Sistemele de videointerfonie (cu cameră video) și CCTV (supraveghere video) prelucrează date cu caracter personal sub forma imaginilor persoanelor fizice. Asociația de proprietari, în calitate de operator de date, are obligații conform Regulamentului (UE) 2016/679 (GDPR) și Legii nr. 190/2018.

9.5.2 Obligații principale ale operatorului (Asociația de proprietari)

1. Notificare și transparență:
2. Afișarea plăcuțelor informative la intrarea în zona monitorizată video, conform art. 13 GDPR
3. Plăcuțele trebuie să conțină: pictogramă cameră, identitatea operatorului, scopul prelucrării, drepturile persoanei vizate, date de contact DPO (dacă este desemnat)

4. Informare completă disponibilă la cerere (perioadă retenție, destinatari, drept acces/ștergere)

5. Evaluarea impactului (DPIA):

6. Se recomandă efectuarea unei evaluări a impactului asupra protecției datelor dacă monitorizarea acoperă zone accesibile publicului

7. Perioada de retenție a imaginilor:

8. Imaginile se stochează pe o durată maximă de 30 de zile (conform recomandarea ANSPDCP)
9. După expirarea perioadei, înregistrările se șterg automat (overwrite) sau manual

10. Excepție: imaginile legate de un incident de securitate se pot păstra până la finalizarea anchetei

11. Acces la înregistrări:

12. Accesul la imaginile de pe NVR este restricționat la: administratorul imobilului, membrii comitetului executiv desemnați, organele de urmărire penală (cu mandat sau solicitare oficială)
13. Se ține evidența accesărilor (cine, când, ce perioadă, motiv)

14. Interzis: vizionarea înregistrărilor de către persoane neautorizate, distribuirea imaginilor pe rețele sociale sau alte canale

15. Securitatea datelor:

16. Parole puternice pe NVR și camere (schimbate de la cele implicite)
17. NVR-ul trebuie protejat fizic (acces restricționat la camera tehnică)
18. Conexiunea de rețea a sistemului CCTV trebuie separată de rețeaua publică de internet

19. Actualizarea firmware-ului pentru remedierea vulnerabilităților de securitate

20. Drepturile persoanelor vizate:

21. Dreptul de acces: orice persoană poate solicita vizionarea imaginilor în care apare
22. Dreptul la ștergere: în anumite condiții, conform GDPR art. 17
23. Solicitările se procesează în maximum 30 de zile de la primire

9.5.3 Recomandări practice

• Includeți o clauză privind supravegherea video în regulamentul intern al asociației de proprietari
• Desemnați o persoană responsabilă cu gestionarea accesului la înregistrări
• Păstrați un registru de acces la înregistrările CCTV
• Verificați periodic că sistemul respectă principiul minimizării datelor (camerele filmează doar zonele necesare, nu interiorul apartamentelor sau spații private)

9.6 Contacte service curenți slabi

9.7 Sinteză intervale de mentenanță curenți slabi
